Winkel-Verbindungsverschraubung W, OMD, Parker

Winkel-Verbindungsverschraubung W, OMD, Parker
Winkel-Verbindungsverschraubung W, OMD, Parker
Winkel-Verbindungsverschraubung W, OMD, Parker
Winkel-Verbindungsverschraubung W, OMD, Parker
Parker
Art.-Nr.: Bitte Produkteigenschaften wählen
1
Produkteigenschaften wählen
Baureihe
Ø D1
Betriebsdruck PN
S2
S3
L1
l2
l3
Alternative Werksnummer
Temperatur max.

100 °C

Rohr-Ø d1
2
Menge wählen
Warenkorb-Rabatte
Menge Rabatt Ersparnis
ab € 250,00 3% bis € 15,00
ab € 500,00 7% bis € 70,00
ab € 1.000,00 12% bis € 240,00
ab € 2.000,00 16% mindestens € 320,00
ab € 5.000,00 auf Anfrage -

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab € 9,72 inkl. MwSt. für Stück ( € 9,72 / Stück ) per Stück

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Bitte Produkteigenschaften wählen
Mindestbestellmenge -
Verkaufseinheit -

Produktbeschreibung

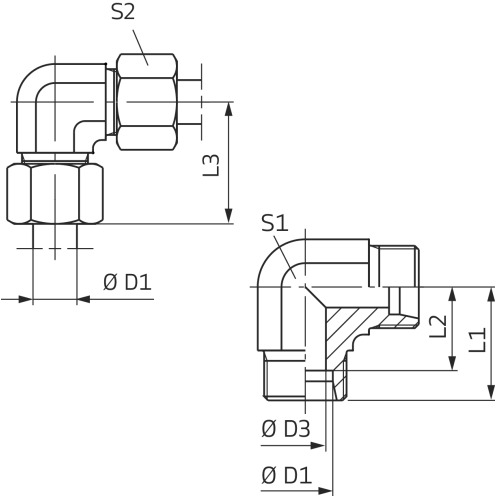

24°-Rohrverschraubung (ohne Mutter und Schneidring) für die 90°-Winkelverbindung von zwei metrischen Rohren mit gleich großen Durchmessern.

Anwendungen/Hinweise

  • Baumaße sind Zirka-Maße bei angezogener Überwurfmutter.

Details

Material
  • Stahl, verzinkt, Chrom(VI)-frei (CF)
Temperaturbereich
–20 °C bis +100 °C (bei angegebenem max. Betriebsdruck)

Artikeltabelle (21 Artikel)

Teile-Nr.
Baureihe
Ø D1
Betriebsdruck PN
S2
S3
L1
l2
l3
Alternative Werksnummer
Temperatur max.
Rohr-Ø d1
CP104769
L (Leicht)
15 mm
400 bar
27 mm
– mm
28 mm
21 mm
36 mm
W 15-L OMD
100 °C
15 mm
CP108155
S (Schwer)
38 mm
420 bar
60 mm
– mm
57 mm
41 mm
72 mm
W 38-S OMD
100 °C
38 mm
CP108325
L (Leicht)
18 mm
400 bar
32 mm
– mm
31 mm
23,5 mm
40 mm
W 18-L OMD
100 °C
18 mm
CP119203
L (Leicht)
28 mm
250 bar
41 mm
– mm
38 mm
30,5 mm
47 mm
W 28-L OMD
100 °C
28 mm
CP123365
S (Schwer)
12 mm
630 bar
24 mm
22 mm
29 mm
21,5 mm
38 mm
W 12-S OMD
100 °C
12 mm
CP124647
LL (LeichtLeicht)
4 mm
100 bar
10 mm
9 mm
15 mm
11 mm
21 mm
W 04-LL OMD
100 °C
4 mm
CP135609
L (Leicht)
6 mm
500 bar
14 mm
12 mm
19 mm
12 mm
27 mm
W 06-L OMD
100 °C
6 mm
CP142476
S (Schwer)
16 mm
630 bar
30 mm
– mm
33 mm
24,5 mm
43 mm
W 16-S OMD
100 °C
16 mm
CP147054
S (Schwer)
30 mm
420 bar
50 mm
– mm
49 mm
35,5 mm
62 mm
W 30-S OMD
100 °C
30 mm
CP151901
S (Schwer)
8 mm
800 bar
19 mm
17 mm
24 mm
17 mm
32 mm
W 08-S OMD
100 °C
8 mm
CP165399
L (Leicht)
8 mm
500 bar
17 mm
14 mm
21 mm
14 mm
29 mm
W 08-L OMD
100 °C
8 mm
CP167667
L (Leicht)
35 mm
250 bar
50 mm
– mm
45 mm
34,5 mm
56 mm
W 35-L OMD
100 °C
35 mm
CP171342
S (Schwer)
14 mm
630 bar
27 mm
– mm
30 mm
22 mm
40 mm
W 14-S OMD
100 °C
14 mm
CP174517
LL (LeichtLeicht)
6 mm
100 bar
12 mm
11 mm
15 mm
9,5 mm
21 mm
W 06-LL OMD
100 °C
6 mm
CP175099
S (Schwer)
10 mm
800 bar
22 mm
– mm
25 mm
17,5 mm
34 mm
W 10-S OMD
100 °C
10 mm
CP176380
L (Leicht)
42 mm
250 bar
60 mm
– mm
51 mm
40 mm
63 mm
W 42-L OMD
100 °C
42 mm
CP181483
S (Schwer)
6 mm
800 bar
17 mm
14 mm
23 mm
16 mm
31 mm
W 06-S OMD
100 °C
6 mm
CP182811
S (Schwer)
25 mm
420 bar
46 mm
– mm
42 mm
30 mm
54 mm
W 25-S OMD
100 °C
25 mm
CP184980
L (Leicht)
12 mm
400 bar
22 mm
– mm
24 mm
17 mm
32 mm
W 12-L OMD
100 °C
12 mm
CP187387
L (Leicht)
10 mm
500 bar
19 mm
17 mm
22 mm
15 mm
30 mm
W 10-L OMD
100 °C
10 mm
CP198059
L (Leicht)
22 mm
250 bar
36 mm
– mm
35 mm
27,5 mm
44 mm
W 22-L OMD
100 °C
22 mm
