Winkel-Verbindungsverschraubung W, Edelstahl

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

Baureihe

Rohr-Ø d1

Betriebsdruck PN

SW2

SW3

Alternative Werksnummer

Temperatur max.

Norm

Werks-Nr.

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

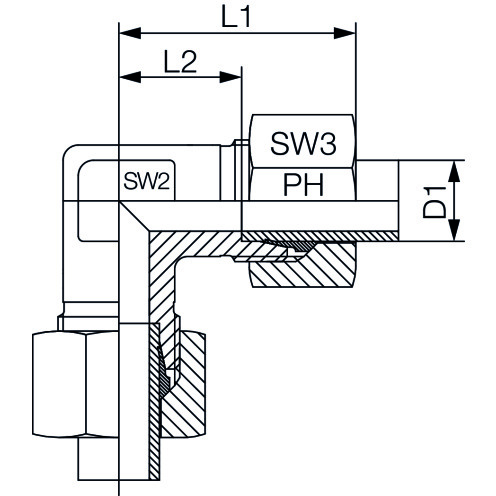

24°-Rohrverschraubung für die 90°-Winkelverbindung von zwei metrischen Rohren mit gleich großen Durchmessern.

Anwendungen/Hinweise

Rohranschluss nach DIN 2353/DIN EN ISO 8434-1
temperaturbezogene Druckabschläge siehe Datenblatt

Details

Lieferumfang

mit Mutter und Schneidring

ISO

8434-1

Material

Edelstahl A4

Temperaturbereich

–60 °C bis +400 °C

Artikeltabelle (6 Artikel)

Teile-Nr.	Baureihe	Rohr-Ø d1	Betriebsdruck PN	SW2	SW3	L1	l2	Alternative Werksnummer	Temperatur max.	Norm	Werks-Nr.
CP794738	L (Leicht)	8 mm	500 bar	12 mm	17 mm	29 mm	14 mm	W08L A4	400 °C	DIN 2353, DIN EN ISO 8434-1	WV-L-08
CP794740	L (Leicht)	12 mm	400 bar	17 mm	22 mm	32 mm	17 mm	W12L A4	400 °C	DIN 2353, DIN EN ISO 8434-1	WV-L-12
CP794739	L (Leicht)	10 mm	500 bar	14 mm	19 mm	30 mm	15 mm	W10L A4	400 °C	DIN 2353, DIN EN ISO 8434-1	WV-L-10
CP794742	L (Leicht)	18 mm	400 bar	24 mm	32 mm	40 mm	23,5 mm	W18L A4	400 °C	DIN 2353, DIN EN ISO 8434-1	WV-L-18
CP794744	L (Leicht)	28 mm	250 bar	36 mm	41 mm	47 mm	30,5 mm	W28L A4	400 °C	DIN 2353, DIN EN ISO 8434-1	WV-L-28
CP794741	L (Leicht)	15 mm	400 bar	19 mm	27 mm	36 mm	21 mm	W15L A4	400 °C	DIN 2353, DIN EN ISO 8434-1	WV-L-15

PH Winkel-Verbindungsverschraubung W, Edelstahl

Art.-Nr.:

CP794738

PH Winkel-Verbindungsverschraubung W, Edelstahl

Baureihe L (Leicht), Rohr-Ø d1 8 mm, Betriebsdruck PN 500 bar

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794740

PH Winkel-Verbindungsverschraubung W, Edelstahl

Baureihe L (Leicht), Rohr-Ø d1 12 mm, Betriebsdruck PN 400 bar

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794739

PH Winkel-Verbindungsverschraubung W, Edelstahl

Baureihe L (Leicht), Rohr-Ø d1 10 mm, Betriebsdruck PN 500 bar

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794742

PH Winkel-Verbindungsverschraubung W, Edelstahl

Baureihe L (Leicht), Rohr-Ø d1 18 mm, Betriebsdruck PN 400 bar

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794744

PH Winkel-Verbindungsverschraubung W, Edelstahl

Baureihe L (Leicht), Rohr-Ø d1 28 mm, Betriebsdruck PN 250 bar

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794741

PH Winkel-Verbindungsverschraubung W, Edelstahl

Baureihe L (Leicht), Rohr-Ø d1 15 mm, Betriebsdruck PN 400 bar

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -
