Name: Winkel-Flanschverschraubung BFW, OMD, VOSS
Brand: Voss
Price: 15.19 EUR
Availability: InStock

Winkel-Flanschverschraubung BFW, OMD, VOSS

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Voss

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

Baureihe Rohr-Ø d1

Berstdruck

Lochkreis-Ø D

Alternative Werksnummer

Schraube

Werks-Nr.

Material

O-Ring

Temperatur max.

Norm

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

Winkel-Flanschadapter (ohne Mutter und Schneidring) zum Verbinden von Rohrenden mit 24°-Anschluss an um 90° abgewinkelten, quadratischen Flanschanschluss. Abdichtung mit O-Ring.

Anwendungen/Hinweise

Rohranschluss nach DIN 2353/ISO 8434-1
Zylinderschrauben nach DIN 912-8.8

Vorteile/Ausführungen

perfekter Korrosionsschutz durch VOSScoat-Beschichtung

Details

DIN

2353

ISO

8434-1

Material

Stahl DIN 3859-1
Oberflächenschutz Zink-Nickel
O-Ring aus NBR

Temperaturbereich

–35 °C bis +100 °C

Artikeltabelle (12 Artikel)

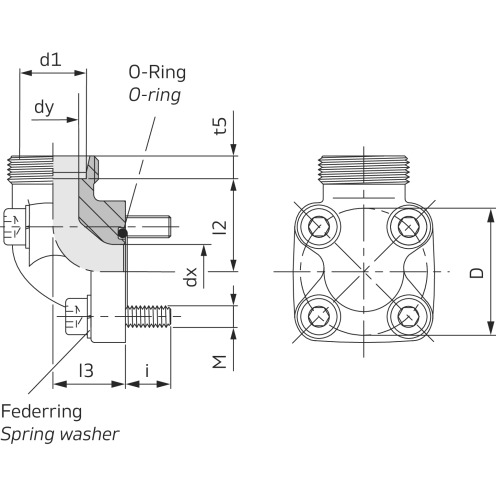

Teile-Nr.	Baureihe Rohr-Ø d1	Berstdruck	Lochkreis-Ø D	Alternative Werksnummer	dx	dy	l2	l3	t5	i	Schraube	Werks-Nr.	Material	O-Ring	Temperatur max.	Norm
CP742679	18-L	250 bar	35 mm	BFW18L/LK35 OMD	15 mm	15 mm	30,5 mm	20 mm	7,5 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 40	F/24-QFFEO-L18-HC35-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742813	20-S	250 bar	40 mm	BFW20S/LK40 OMD	20 mm	16 mm	29,5 mm	22 mm	10,5 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 45	F/24-QFFEO-S20-HC40-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP815406	15-L	250 bar	35 mm	BFW15L/LK35 OMD	14 mm	12 mm	31 mm	16,5 mm	7 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 35	F/24-QFFEO-L15-HC35-M6-8.8-CP	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP815419	15-L	100 bar	40 mm	BFW15L/LK40 OMD	20 mm	12 mm	31 mm	22,5 mm	7 mm	12,5 mm	4 x M 6 x 22	F/24-QFFEO-L15-HC40-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CPA72442	12-L	315 bar	35 mm	BFW12L/LK35 OMD	14 mm	10 mm	31 mm	16,5 mm	7 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 35	F/24-QFFEO-L12-HC35-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CPA72456	18-L	100 bar	40 mm	BFW18L/LK40 OMD	20 mm	15 mm	30,5 mm	22,5 mm	7,5 mm	12,5 mm	4 x M 6 x 22	F/24-QFFEO-L18-HC40-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CPB26926	10-L	315 bar	35 mm	BFW10L/LK35 OMD	14 mm	8 mm	31 mm	16,5 mm	7 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 35	F/24-QFFEO-L10-HC35-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CPB26929	22-L	100 bar	40 mm	BFW22L/LK40 OMD	20 mm	19 mm	30,5 mm	22,5 mm	7,5 mm	12,5 mm	4 x M 6 x 22	F/24-QFFEO-L22-HC40-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742483	20-S	315 bar	35 mm	BFW20S/LK35 OMD	15 mm	16 mm	34,5 mm	25 mm	10,5 mm	11 mm	2 x M 6 x 22, 2 x M 6 x 45	F/24-QFFEO-S20-HC35-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742485	25-L	100 bar	40 mm	BFW28L/LK40 OMD	20 mm	25 mm	32,5 mm	28 mm	7,5 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 50	F/24-QFFEO-L28-HC40-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742488	16-S	315 bar	35 mm	BFW16S/LK35 OMD	15 mm	12,5 mm	29,5 mm	20 mm	8,5 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 40	F/24-QFFEO-S16-HC35-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742489	35-L	100 bar	40 mm	BFW35L/LK40 OMD	20 mm	31 mm	30,5 mm	34 mm	10,5 mm	12,5 mm	2 x M 6 x 22, 2 x M 6 x 60	F/24-QFFEO-L35-HC40-M6-8.8	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
