Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Parker

Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Parker
Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Parker
Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Parker
Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Parker
Warenkorb-Rabatte
Menge Rabatt Ersparnis
ab € 250,00 3% bis € 15,00
ab € 500,00 7% bis € 70,00
ab € 1.000,00 12% bis € 240,00
ab € 2.000,00 16% min. € 320,00
ab € 5.000,00 auf Anfrage
Parker
Art.-Nr.: Bitte Produkteigenschaften wählen
1
Produkteigenschaften wählen
Baureihe
Ø D1
T
Betriebsdruck PN
S2
S3
L1
l3
l4
l5
Alternative Werksnummer
Material
Temperatur max.
Rohr-Ø d1
2
Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )
zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Mindestbestellmenge -
Verkaufseinheit -

Produktbeschreibung

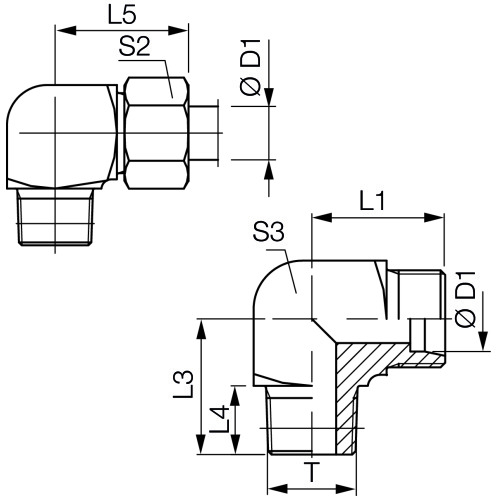

24°-Rohrverschraubung (ohne Mutter und Schneidring) für die 90°-Winkelverbindung von einem metrischen Rohr zu einer Einschraubbohrung mit Innengewinde.

Anwendungen/Hinweise

  • Einschraubstutzen nach DIN 3852-2, Form C
  • Baumaße sind Zirka-Maße bei angezogener Überwurfmutter

Vorteile/Ausführungen

  • Einschraubgewinde Whitworth-Rohrgewinde, kegelig

Details

Material
  • Stahl, verzinkt, Chrom(VI)-frei (CF)

Temperaturbereich
–20 °C bis +100 °C (bei angegebenem max. Betriebsdruck)

Artikeltabelle (22 Artikel)

Teile-Nr.
Baureihe
Ø D1
T
Betriebsdruck PN
S2
S3
L1
l3
l4
l5
Alternative Werksnummer
Material
Temperatur max.
Rohr-Ø d1
CP105663
LL (LeichtLeicht)
4 mm
R 1/8" keg.
100 bar
10 mm
11 mm
15 mm
17 mm
8 mm
21 mm
WE 04-LLR 1/8" OMD
Stahl, verzinkt
100 °C
4 mm
CP108052
S (Schwer)
8 mm
R 1/4" keg.
400 bar
19 mm
17 mm
24 mm
27 mm
12 mm
32 mm
WE 08-SR 1/4" OMD
Stahl, verzinkt
100 °C
8 mm
CP111446
S (Schwer)
16 mm
R 1/2" keg.
400 bar
30 mm
– mm
33 mm
32 mm
14 mm
43 mm
WE 16-SR 1/2" OMD
Stahl, verzinkt
100 °C
16 mm
CP117062
L (Leicht)
10 mm
R 3/8" keg.
315 bar
19 mm
19 mm
24 mm
28 mm
12 mm
32 mm
WE 10-LR 3/8" OMD
Stahl, verzinkt
100 °C
10 mm
CP119367
S (Schwer)
12 mm
R 3/8" keg.
400 bar
24 mm
22 mm
29 mm
28 mm
12 mm
38 mm
WE 12-SR 3/8" OMD
Stahl, verzinkt
100 °C
12 mm
CP119470
L (Leicht)
12 mm
R 3/8" keg.
315 bar
22 mm
19 mm
24 mm
28 mm
12 mm
32 mm
WE 12-LR 3/8" OMD
Stahl, verzinkt
100 °C
12 mm
CP119657
L (Leicht)
18 mm
R 1/2" keg.
315 bar
32 mm
– mm
31 mm
36 mm
14 mm
40 mm
WE 18-LR 1/2" OMD
Stahl, verzinkt
100 °C
18 mm
CP129384
LL (LeichtLeicht)
6 mm
R 1/8" keg.
100 bar
12 mm
11 mm
15 mm
17 mm
8 mm
21 mm
WE 06-LLR 1/8" OMD
Stahl, verzinkt
100 °C
6 mm
CP133813
L (Leicht)
12 mm
R 1/4" keg.
315 bar
22 mm
19 mm
24 mm
27 mm
12 mm
32 mm
WE 12-LR 1/4" OMD
Stahl, verzinkt
100 °C
12 mm
CP136378
S (Schwer)
10 mm
R 3/8" keg.
400 bar
22 mm
19 mm
25 mm
28 mm
12 mm
34 mm
WE 10-SR 3/8" OMD
Stahl, verzinkt
100 °C
10 mm
CP142181
LL (LeichtLeicht)
12 mm
R 1/4" keg.
100 bar
19 mm
17 mm
19 mm
23 mm
12 mm
25 mm
WE 12-LLR 1/4" OMD
Stahl, verzinkt
100 °C
12 mm
CP147230
L (Leicht)
10 mm
R 1/4" keg.
315 bar
19 mm
17 mm
22 mm
27 mm
12 mm
30 mm
WE 10-LR 1/4" OMD
Stahl, verzinkt
100 °C
10 mm
CP149622
L (Leicht)
8 mm
R 1/4" keg.
315 bar
17 mm
14 mm
21 mm
26 mm
12 mm
29 mm
WE 08-LR 1/4" OMD
Stahl, verzinkt
100 °C
8 mm
CP160287
S (Schwer)
6 mm
R 1/4" keg.
400 bar
17 mm
14 mm
23 mm
26 mm
12 mm
31 mm
WE 06-SR 1/4" OMD
Stahl, verzinkt
100 °C
6 mm
CP170146
L (Leicht)
6 mm
R 1/8" keg.
315 bar
14 mm
12 mm
19 mm
20 mm
8 mm
27 mm
WE 06-LR 1/8" OMD
Stahl, verzinkt
100 °C
6 mm
CP174286
L (Leicht)
15 mm
R 1/2" keg.
315 bar
27 mm
– mm
28 mm
34 mm
14 mm
36 mm
WE 15-LR 1/2" OMD
Stahl, verzinkt
100 °C
15 mm
CP178015
L (Leicht)
12 mm
R 1/2" keg.
315 bar
22 mm
– mm
28 mm
34 mm
14 mm
36 mm
WE 12-LR 1/2" OMD
Stahl, verzinkt
100 °C
12 mm
CP188283
L (Leicht)
8 mm
R 3/8" keg.
315 bar
17 mm
19 mm
24 mm
28 mm
12 mm
32 mm
WE 08-LR 3/8" OMD
Stahl, verzinkt
100 °C
8 mm
CP193425
L (Leicht)
8 mm
R 1/8" keg.
315 bar
17 mm
14 mm
21 mm
26 mm
8 mm
29 mm
WE 08-LR 1/8" OMD
Stahl, verzinkt
100 °C
8 mm
CP193471
L (Leicht)
6 mm
R 1/4" keg.
315 bar
14 mm
14 mm
21 mm
26 mm
12 mm
29 mm
WE 06-LR 1/4" OMD
Stahl, verzinkt
100 °C
6 mm
CP199781
S (Schwer)
14 mm
R 1/2" keg.
400 bar
27 mm
– mm
30 mm
32 mm
14 mm
40 mm
WE 14-SR 1/2" OMD
Stahl, Zink-Nickel
100 °C
14 mm
CP132467
L (Leicht)
15 mm
R 3/8" keg.
315 bar
27 mm
– mm
28 mm
34 mm
14 mm
36 mm
WE 15-LR 3/8" OMD
Stahl, verzinkt
100 °C
15 mm
