Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Edelstahl

Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Edelstahl
Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Edelstahl
Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Edelstahl
Winkel-Einschraubverschraubung WE-R, kegelig, OMD, Edelstahl
Warenkorb-Rabatte
Menge Rabatt Ersparnis
ab € 250,00 3% bis € 15,00
ab € 500,00 7% bis € 70,00
ab € 1.000,00 12% bis € 240,00
ab € 2.000,00 16% min. € 320,00
ab € 5.000,00 auf Anfrage

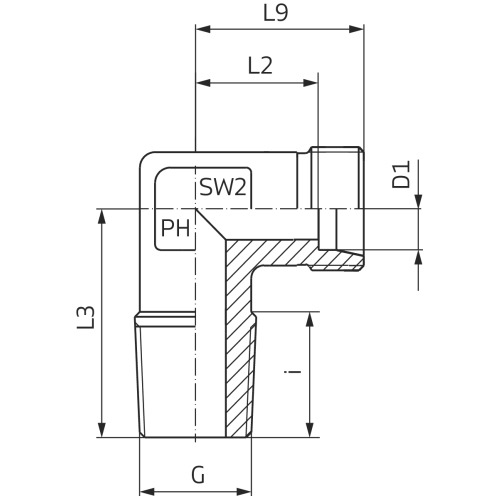

PH
Art.-Nr.: Bitte Produkteigenschaften wählen
1
Produkteigenschaften wählen
Baureihe
Rohr-Ø d1
Gewinde G
Betriebsdruck PN
SW2
SW3
L1
l2
l3
i
Alternative Werksnummer
Werks-Nr.
Material
Temperatur max.
Norm
2
Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )
zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Mindestbestellmenge -
Verkaufseinheit -

Produktbeschreibung

24°-Rohrverschraubung (ohne Mutter und Schneidring) für die 90°-Winkelverbindung von einem metrischen Rohr zu einer Einschraubbohrung mit Innengewinde.

Anwendungen/Hinweise

  • Rohranschluss nach DIN 2353/DIN EN ISO 8434-1
  • Einschraubstutzen nach DIN 3852-2, Form C
  • temperaturbezogene Druckabschläge siehe Datenblatt

Vorteile/Ausführungen

  • Einschraubgewinde Whitworth-Rohrgewinde, kegelig

Details

ISO
8434-1
Material
  • Edelstahl (V4A)

Temperaturbereich
–60 °C bis +400 °C

Artikeltabelle (19 Artikel)

Teile-Nr.
Baureihe
Rohr-Ø d1
Gewinde G
Betriebsdruck PN
SW2
SW3
L1
l2
l3
i
Alternative Werksnummer
Werks-Nr.
Material
Temperatur max.
Norm
CP739348
L (Leicht)
8 mm
R 1/4"
315 bar
12 mm
17 mm
29 mm
14 mm
26 mm
12 mm
WE08LR 1/4" OMD A4
WE-L-08-R 1/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739350
L (Leicht)
10 mm
R 1/4"
315 bar
14 mm
19 mm
30 mm
15 mm
27 mm
12 mm
WE10LR 1/4" OMD A4
WE-L-10-R 1/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739351
L (Leicht)
12 mm
R 3/8"
315 bar
17 mm
22 mm
32 mm
17,5 mm
28 mm
12 mm
WE12LR 3/8" OMD A4
WE-L-12-R 3/8"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739356
S (Schwer)
8 mm
R 1/4"
630 bar
14 mm
19 mm
32 mm
17 mm
27 mm
12 mm
WE08SR 1/4" OMD A4
WE-S-08-R 1/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739357
S (Schwer)
10 mm
R 1/4"
630 bar
17 mm
22 mm
34 mm
17,5 mm
28 mm
12 mm
WE10SR 1/4" OMD A4
WE-S-10-R 1/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP801276
L (Leicht)
15 mm
R 1/2"
315 bar
19 mm
27 mm
36 mm
21 mm
34 mm
14 mm
WE15LR 1/2" OMD A4
WE-L-15-R 1/2"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP856748
L (Leicht)
28 mm
R 1"
160 bar
36 mm
41 mm
51,5 mm
30,5 mm
47 mm
20 mm
WE28LR 1" OMD A4
WE-L-28-R 1"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739352
L (Leicht)
12 mm
R 1/4"
315 bar
17 mm
22 mm
32 mm
17,5 mm
27 mm
12 mm
WE12LR 1/4" OMD A4
WE-L-12-R 1/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739353
L (Leicht)
12 mm
R 1/2"
315 bar
17 mm
22 mm
32 mm
17,5 mm
34 mm
14 mm
WE12LR 1/2" OMD A4
WE-L-12-R 1/2"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CPF08588
L (Leicht)
6 mm
R 1/4"
315 bar
12 mm
14 mm
27 mm
12 mm
26 mm
12 mm
WE06LR 1/4" OMD A4
WE-L-06-R 1/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CPF08594
L (Leicht)
18 mm
R 1/2"
315 bar
24 mm
32 mm
40 mm
23,5 mm
36 mm
14 mm
WE18LR 1/2" OMD A4
WE-L-18-R 1/2"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CPF08595
S (Schwer)
14 mm
R 1/2"
630 bar
19 mm
27 mm
40 mm
22 mm
32 mm
14 mm
WE14SR 1/2" OMD A4
WE-S-14-R 1/2"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739355
S (Schwer)
6 mm
R 1/4"
630 bar
12 mm
17 mm
31 mm
16,5 mm
26 mm
12 mm
WE06SR 1/4" OMD A4
WE-S-06-R 1/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739700
L (Leicht)
22 mm
R 3/4"
160 bar
27 mm
36 mm
44 mm
27,5 mm
41 mm
16 mm
WE22LR 3/4" OMD A4
WE-L-22-R 3/4"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP794875
L (Leicht)
6 mm
R 1/8"
315 bar
12 mm
14 mm
27 mm
12 mm
20 mm
8 mm
WE06LR 1/8" OMD A4
WE-L-06-R 1/8"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739358
S (Schwer)
12 mm
R 3/8"
630 bar
17 mm
24 mm
38 mm
21,5 mm
28 mm
12 mm
WE12SR 3/8" OMD A4
WE-S-12-R 3/8"-K-OMD
Edelstahl
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739360
S (Schwer)
12 mm
R 1/2"
630 bar
17 mm
22,5 mm
32 mm
14 mm
WE12SR 1/2" OMD A4
WE-S-12-R 1/2"-K-OMD
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739359
S (Schwer)
12 mm
R 1/4"
630 bar
17 mm
21,5 mm
27 mm
12 mm
WE12SR 1/4" OMD A4
WE-S-12-R 1/4"-K-OMD
400 °C
DIN 2353, DIN EN ISO 8434-1
CP739349
L (Leicht)
8 mm
R 1/8"
315 bar
12 mm
14 mm
26 mm
8 mm
WE08LR 1/8" OMD A4
WE-L-08-R 1/8"-K-OMD
400 °C
DIN 2353, DIN EN ISO 8434-1
