PH Manometerverschraubung MAV, Edelstahl

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Art.-Nr.:

CP815677

Produkteigenschaften wählen

Baureihe

Rohr-Ø d1

Gewinde G

Betriebsdruck PN

SW1

SW3

Alternative Werksnummer

Werks-Nr.

Temperatur max.

Norm

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

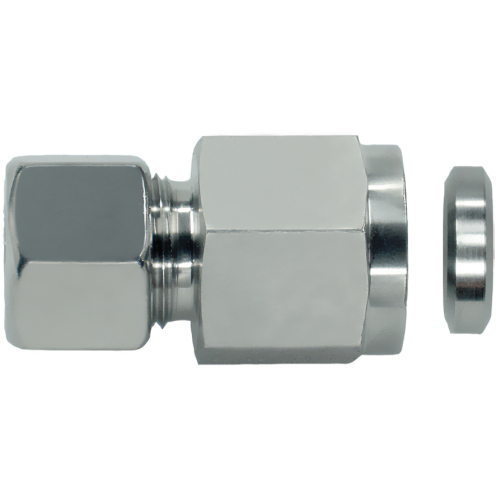

24°-Rohrverschraubung für die gerade Verbindung von einem metrischen Rohr zu einem Manometer oder Messgerät gleicher Art.

Anwendungen/Hinweise

Rohranschluss nach DIN 2353/DIN EN ISO 8434-1
Einschraubloch nach ISO 1179-1
temperaturbezogene Druckabschläge siehe Datenblatt

Vorteile/Ausführungen

Innengewinde Whitworth-Rohrgewinde, zylindrisch
metallischer Dichtkantenring, innen

Details

Lieferumfang

mit Mutter und Schneidring

Material

Edelstahl A4

Temperaturbereich

–60 °C bis +400 °C

Artikeltabelle (10 Artikel)

Teile-Nr.	Baureihe	Rohr-Ø d1	Gewinde G	Betriebsdruck PN	SW1	SW3	H	L1	l2	i	Alternative Werksnummer	Werks-Nr.	Temperatur max.	Norm
CP815677	L (Leicht)	12 mm	1/2"	315 bar	27 mm	22 mm	5 mm	48 mm	10 mm	20 mm	MAV 12-LR1/2" A4	MV-L-12-G 1/2"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP794806	S (Schwer)	12 mm	1/2"	630 bar	27 mm	24 mm	5 mm	47 mm	10,5 mm	20 mm	MAV 12-SR1/2" A4	MV-S-12-G 1/2"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP794803	S (Schwer)	8 mm	1/2"	630 bar	27 mm	19 mm	5 mm	46 mm	11 mm	20 mm	MAV 08-LR1/2" A4	MV-S-08-G 1/2"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP852745	S (Schwer)	8 mm	1/4"	630 bar	19 mm	19 mm	4,5 mm	40 mm	9,5 mm	14,5 mm	MAV 08-LR1/4" A4	MV-S-08-G 1/4"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP794804	S (Schwer)	10 mm	1/2"	630 bar	27 mm	22 mm	5 mm	47 mm	10,5 mm	20 mm	MAV 10-LR1/2" A4	MV-S-10-G 1/2"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP794800	L (Leicht)	10 mm	1/4"	315 bar	19 mm	19 mm	4,5 mm	38 mm	8,5 mm	14,5 mm	MAV 10-LR1/4" A4	MV-L-10-G 1/4"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP739515	S (Schwer)	12 mm	1/4"	630 bar	22 mm	24 mm	4,5 mm	41 mm	8 mm	14,5 mm	MAV 12-LR1/4" A4	MV-S-12-G 1/4"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP739514	L (Leicht)	10 mm	1/2"	315 bar	27 mm	19 mm	5 mm	47 mm	9,5 mm	20 mm	MAV 10-LR1/2" A4	MV-L-10-G 1/2"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CP739100	L (Leicht)	6 mm	1/4"	315 bar	19 mm	14 mm	4,5 mm	37 mm	7,5 mm	14,5 mm	MAV 06-LR1/4" A4	MV-L-06-G 1/4"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
CPH23827	L (Leicht)	8 mm	1/4"	315 bar	19 mm	17 mm	4,5 mm	37 mm	7,5 mm	14,5 mm	MAV 08-LSR1/4" A4	MV-L-08-G 1/4"	400 °C	DIN 2353, ISO 1179-1, DIN EN ISO 8434-1
