Name: Manometerverschraubung MAVE, STAUFF®
Brand: Stauff
Price: 4.92 EUR
Availability: InStock

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Stauff

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

Baureihe

Rohr-Ø

Gewinde G

Alternative Werksnummer

Druck

Ø D1

SW1

SW2

Temperatur max.

Betriebsdruck PN

Norm

Werks-Nr.

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

24°-Dichtkegelverschraubung mit O-Ring, für die gerade Verbindung von einer Verschraubung mit 24°-Innenkonus zu einem Manometer oder Messgerät gleicher Art.

Vorteile/Ausführungen

Innengewinde Whitworth-Rohrgewinde, zylindrisch
Dichtkantenring (innen)

Details

ISO

8434-1

Material

Stahl, Zink-Nickel
O-Ring aus FKM (Viton®)

Temperaturbereich

–20 °C bis +100 °C

Artikeltabelle (8 Artikel)

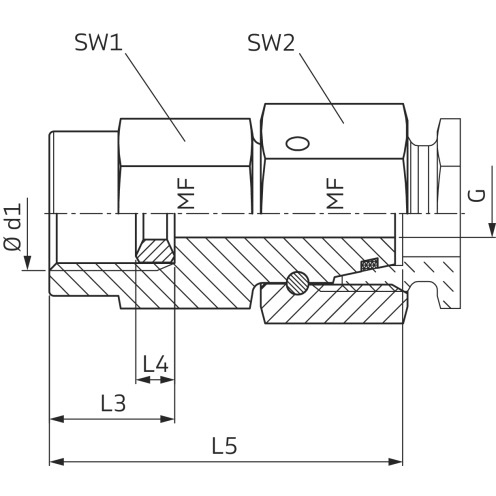

Teile-Nr.	Baureihe	Rohr-Ø	Gewinde G	Alternative Werksnummer	Druck	Ø D1	SW1	SW2	l3	l4	l5	Temperatur max.	Betriebsdruck PN	Norm	Werks-Nr.
CP603234	L (Leicht)	10 mm	1/4"	MAVE 10-LR 1/4"	PN 500 bar	6,5 mm	19 mm	19 mm	14,5 mm	4,5 mm	39,5 mm	100 °C	500 bar	ISO 8434-1	FI-EMAD-10LR-V-W3-DKI-DKO
CP602824	S (Schwer)	6 mm	1/2"	MAVE 06-SR 1/2"	PN 630 bar	3 mm	17 mm	27 mm	20 mm	5 mm	45 mm	100 °C	630 bar	ISO 8434-1	FI-EMAD-06SR-V-W3-DKI-DKO
CP602825	S (Schwer)	10 mm	1/2"	MAVE 10-SR 1/2"	PN 630 bar	6,5 mm	22 mm	27 mm	20 mm	5 mm	47 mm	100 °C	630 bar	ISO 8434-1	FI-EMAD-10SR-V-W3-DKI-DKO
CP602826	S (Schwer)	12 mm	1/2"	MAVE 12-SR 1/2"	PN 630 bar	8 mm	24 mm	27 mm	20 mm	5 mm	47,5 mm	100 °C	630 bar	ISO 8434-1	FI-EMAD-12SR-V-W3-DKI-DKO
CP603119	L (Leicht)	6 mm	1/4"	MAVE 06-LR 1/4"	PN 500 bar	3 mm	17 mm	19 mm	14,5 mm	4,5 mm	38 mm	100 °C	500 bar	ISO 8434-1	FI-EMAD-06LR-V-W3-DKI-DKO
CP603120	S (Schwer)	8 mm	1/2"	MAVE 08-SR 1/2"	PN 630 bar	4 mm	19 mm	27 mm	20 mm	5 mm	45 mm	100 °C	630 bar	ISO 8434-1	FI-EMAD-08SR-V-W3-DKI-DKO
CP603233	L (Leicht)	8 mm	1/4"	MAVE 08-LR 1/4"	PN 500 bar	5 mm	17 mm	19 mm	14,5 mm	4,5 mm	38 mm	100 °C	500 bar	ISO 8434-1	FI-EMAD-08LR-V-W3-DKI-DKO
CP603235	L (Leicht)	12 mm	1/4"	MAVE 12-LR 1/4"	PN 400 bar	8 mm	22 mm	19 mm	14,5 mm	4,5 mm	40,5 mm	100 °C	400 bar	ISO 8434-1	FI-EMAD-12LR-V-W3-DKI-DKO

Stauff Manometerverschraubung MAVE, STAUFF®

Art.-Nr.:

CP603234

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe L (Leicht), Rohr-Ø 10 mm, Gewinde G 1/4"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP602824

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe S (Schwer), Rohr-Ø 6 mm, Gewinde G 1/2"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP602825

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe S (Schwer), Rohr-Ø 10 mm, Gewinde G 1/2"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge 30 Stück

Verkaufseinheit 30 Stück

Art.-Nr.:

CP602826

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe S (Schwer), Rohr-Ø 12 mm, Gewinde G 1/2"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge 10 Stück

Verkaufseinheit 10 Stück

Art.-Nr.:

CP603119

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe L (Leicht), Rohr-Ø 6 mm, Gewinde G 1/4"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge 25 Stück

Verkaufseinheit 25 Stück

Art.-Nr.:

CP603120

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe S (Schwer), Rohr-Ø 8 mm, Gewinde G 1/2"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP603233

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe L (Leicht), Rohr-Ø 8 mm, Gewinde G 1/4"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP603235

Stauff Manometerverschraubung MAVE, STAUFF®

Baureihe L (Leicht), Rohr-Ø 12 mm, Gewinde G 1/4"

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -
