Kugelhahn RKH, AG, Edelstahl

Kugelhahn RKH, AG, Edelstahl
Kugelhahn RKH, AG, Edelstahl
Kugelhahn RKH, AG, Edelstahl
Kugelhahn RKH, AG, Edelstahl
Warenkorb-Rabatte
Menge Rabatt Ersparnis
ab € 250,00 3% bis € 15,00
ab € 500,00 7% bis € 70,00
ab € 1.000,00 12% bis € 240,00
ab € 2.000,00 16% min. € 320,00
ab € 5.000,00 auf Anfrage
PH
Art.-Nr.: Bitte Produkteigenschaften wählen
1
Produkteigenschaften wählen
Nennweite DN
Gewinde D
RA
L
L1
i
H
H1
H2
h4
B
SW-Ø
SW
Gewinde M
Alternative Werksnummer
Temperatur max.
Norm
Baureihe
Werks-Nr.
2
Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )
zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Mindestbestellmenge -
Verkaufseinheit -

Produktbeschreibung

Edelstahl-Kugelhahn mit Rohrverschraubung, leichte oder schwere Reihe, nach DIN 2353.

Einsatzbereich

  • Chemie
  • Petrochemie
  • Lackieranlagen
  • Umwelttechnik
  • Offshore-Technik
  • Wasserhydraulik
  • Pharma-, Bio- und Lebensmittelindustrie
  • Gasindustrie

Anwendungen/Hinweise

  • temperaturbezogene Druckabschläge siehe Datenblatt

Vorteile/Ausführungen

  • Außengewinde

Details

Material
  • Gehäuseteile, Kugel und Schaltwelle aus Edelstahl A4
  • Kugeldichtung aus POM
  • Schaltwellendichtung aus NBR

Betriebstemperatur
–40 °C bis +80 °C

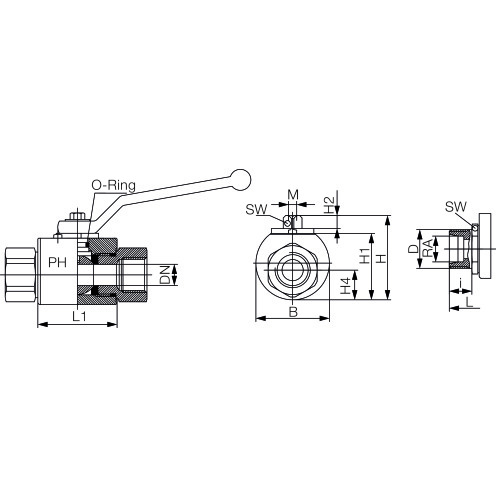

Artikeltabelle (18 Artikel)

Teile-Nr.
Nennweite DN
Gewinde D
RA
L
L1
i
H
H1
H2
h4
B
SW-Ø
SW
Gewinde M
Alternative Werksnummer
Temperatur max.
Norm
Baureihe
Werks-Nr.
CP794940
13 mm
M 22 x 1,5
15 mm
84 mm
48 mm
12 mm
51,5 mm
40 mm
8 mm
17,5 mm
45 mm
9 mm
30 mm
M 5
RKH15L A4
80 °C
DIN 2353
L (Leicht)
RKH-15-L-4423
CP794905
10 mm
M 18 x 1,5
12 mm
75 mm
43 mm
11 mm
49,5 mm
38 mm
8 mm
16,5 mm
42 mm
9 mm
27 mm
M 5
RKH12L A4
80 °C
DIN 2353
L (Leicht)
RKH-12-L-4423
CP739601
20 mm
M 30 x 2
22 mm
102 mm
62 mm
14 mm
73 mm
57 mm
12 mm
24,5 mm
60 mm
14 mm
41 mm
M 6
RKH22L A4
80 °C
DIN 2353
L (Leicht)
RKH-22-L-4423
CP785790
8 mm
M 16 x 1,5
10 mm
71 mm
36 mm
11 mm
43,5 mm
32 mm
8 mm
13 mm
35 mm
9 mm
22 mm
M 5
RKH10L A4
80 °C
DIN 2353
L (Leicht)
RKH-10-L-4423
CP739532
13 mm
M 24 x 1,5
16 mm
87 mm
48 mm
14 mm
51,5 mm
40 mm
8 mm
17,5 mm
45 mm
9 mm
30 mm
M 5
RKH16S A4
80 °C
DIN 2353
S (Schwer)
RKH-16-S-4423
CP739534
13 mm
M 30 x 2
20 mm
91 mm
48 mm
16 mm
51,5 mm
40 mm
8 mm
17,5 mm
45 mm
9 mm
30 mm
M 5
RKH20S A4
80 °C
DIN 2353
S (Schwer)
RKH-20-S-4423
CPC32871
13 mm
M 26 x 1,5
18 mm
84 mm
48 mm
12 mm
51,5 mm
40 mm
8 mm
17,5 mm
45 mm
9 mm
30 mm
M 5
RKH18L A4
80 °C
DIN 2353
L (Leicht)
RKH-18-L-4423
CP739538
32 mm
M 45 x 2
35 mm
128 mm
81 mm
16 mm
104 mm
84 mm
13,5 mm
38 mm
90 mm
17 mm
60 mm
M 8
RKH35L A4
80 °C
DIN 2353
L (Leicht)
RKH-35-L-4423
CP739529
6 mm
M 14 x 1,5
8 mm
67 mm
36 mm
10 mm
43,5 mm
32 mm
8 mm
13 mm
35 mm
9 mm
22 mm
M 5
RKH08L A4
80 °C
DIN 2353
L (Leicht)
RKH-08-L-4423
CP739528
5 mm
M 12 x 1,5
6 mm
67 mm
36 mm
10 mm
43,5 mm
32 mm
8 mm
13 mm
35 mm
9 mm
22 mm
M 5
RKH06L A4
80 °C
DIN 2353
L (Leicht)
RKH-06-L-4423
CP739531
8 mm
M 20 x 1,5
12 mm
76 mm
36 mm
12 mm
43,5 mm
32 mm
8 mm
13 mm
35 mm
9 mm
22 mm
M 5
RKH12S A4
80 °C
DIN 2353
S (Schwer)
RKH-12-S-4423
CP794906
32 mm
M 52 x 2
38 mm
140 mm
81 mm
22 mm
104 mm
84 mm
13,5 mm
38 mm
90 mm
17 mm
60 mm
M 8
RKH38S A4
80 °C
DIN 2353
S (Schwer)
RKH-38-S-4423
CP734313
10 mm
M 22 x 1,5
14 mm
84 mm
43 mm
14 mm
49,5 mm
38 mm
8 mm
16,5 mm
42 mm
9 mm
27 mm
M 5
RKH14S A4
80 °C
DIN 2353
S (Schwer)
RKH 14-S-4423
CP739537
24 mm
M 42 x 2
30 mm
120 mm
66 mm
20 mm
79 mm
63 mm
12 mm
28 mm
65 mm
14 mm
46 mm
M 6
RKH30S A4
80 °C
DIN 2353
S (Schwer)
RKH-30-S-4423
CP739536
24 mm
M 36 x 2
28 mm
108 mm
66 mm
14 mm
79 mm
63 mm
12 mm
28 mm
65 mm
14 mm
46 mm
M 6
RKH28L A4
80 °C
DIN 2353
L (Leicht)
RKH-28-L-4423
CP739535
20 mm
M 36 x 2
25 mm
110 mm
62 mm
18 mm
73 mm
57 mm
12 mm
24,5 mm
60 mm
14 mm
41 mm
M 6
RKH25S A4
80 °C
DIN 2353
S (Schwer)
RKH-25-S-4423
CP739530
6 mm
M 18 x 1,5
10 mm
73 mm
36 mm
12 mm
43,5 mm
32 mm
8 mm
13 mm
35 mm
9 mm
22 mm
M 5
RKH10S A4
80 °C
DIN 2353
S (Schwer)
RKH-10-S-4423
CP739539
38 mm
M 52 x 2
42 mm
133 mm
86 mm
16 mm
112 mm
93 mm
13,5 mm
42,5 mm
100 mm
17 mm
70 mm
M 8
RKH42L A4
80 °C
DIN 2353
L (Leicht)
RKH-42-L-4423
