Produktbeschreibung

Edelstahl-Kugelhahn mit Rohrverschraubung, leichte oder schwere Reihe, nach DIN 2353.

Einsatzbereich

Chemie
Petrochemie
Lackieranlagen
Umwelttechnik
Offshore-Technik
Wasserhydraulik
Pharma-, Bio- und Lebensmittelindustrie
Gasindustrie

Anwendungen/Hinweise

temperaturbezogene Druckabschläge siehe Datenblatt

Details

Material

Gehäuseteile, Kugel und Schaltwelle aus Edelstahl A4
Kugeldichtung aus POM
Schaltwellendichtung aus NBR

Betriebstemperatur

–20 °C bis +100 °C

Artikeltabelle (9 Artikel)

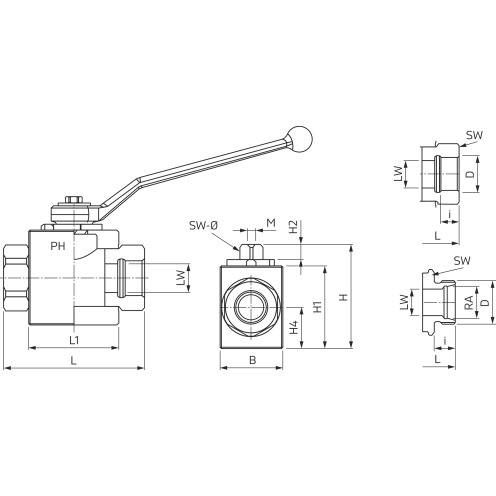

Teile-Nr.	Ø LW	Gewinde D	RA	L	L1	i	H	H1	H2	h4	B	SW-Ø	SW	Gewinde M	Alternative Werksnummer	Temperatur max.	Norm	Baureihe	Nennweite DN	Werks-Nr.
CPG96187	13 mm	M 24 x 1,5	16 mm	86 mm	48 mm	10,5 mm	54 mm	40 mm	11 mm	19 mm	35 mm	9 mm	30 mm	M 5	BKH16S A4	80 °C	DIN 2353	S (Schwer)	13 mm	BKH-16-S-4423
CPG96182	6 mm	M 18 x 1,5	10 mm	73 mm	40 mm	7,5 mm	47 mm	33 mm	11 mm	13,5 mm	26 mm	9 mm	22 mm	M 5	BKH10S A4	80 °C	DIN 2353	S (Schwer)	6 mm	BKH-10-S-4423
CPH35902	8 mm		10 mm	74 mm	40 mm	7 mm	47 mm	33 mm	11 mm	13,5 mm	26 mm	9 mm	22 mm	M 5	BKH10L A4	80 °C	DIN 2353	L (Leicht)	8 mm	BKH-10-L-4423
CPJ58941	13 mm		15 mm	82 mm	48 mm	7 mm	54 mm	40 mm	11 mm	19 mm	35 mm	9 mm	30 mm	M 5	BKH15L A4	80 °C	DIN 2353	L (Leicht)	13 mm	BKH-15-L-4423
CPP66623	10 mm		12 mm	74 mm	43 mm	7 mm	52 mm	38 mm	11 mm	17,5 mm	32 mm	9 mm	27 mm	M 5	BKH12L A4	80 °C	DIN 2353	L (Leicht)	10 mm	BKH-12-L-4423
CPM47285	10 mm		14 mm	80 mm	43 mm	8 mm	52 mm	38 mm	11 mm	17,5 mm	32 mm	9 mm	27 mm	M 5	BKH14S A4	80 °C	DIN 2353	S (Schwer)	10 mm	BKH-14-S-4423
CPK23616	19 mm		22 mm	105 mm	65 mm	7,65 mm	83 mm	65 mm	14 mm	31 mm	65 mm	14 mm	41 mm	M 6	BKH22L A4	80 °C	DIN 2353	L (Leicht)	20 mm	BKH-22-L-4423
CPK12517	19 mm		25 mm	113 mm	65 mm	12,5 mm	83 mm	65 mm	14 mm	31 mm	65 mm	14 mm	41 mm	M 6	BKH25S A4	80 °C	DIN 2353	S (Schwer)	20 mm	BKH-25-S-4423
CPM66863	5 mm		6 mm	67 mm	40 mm	7 mm	47 mm	33 mm	11 mm	13,5 mm	26 mm	9 mm	22 mm	M 5	BKH06L A4	80 °C	DIN 2353	L (Leicht)	4 mm	BKH-06-L-4423
