Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

für Schlauch-ID

Nennweite DN

Gewinde G

Rohr-AD

Alternative Werksnummer

Material

Schlauch-ID

Rohr-AD E

Werks-Nr.

Norm

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

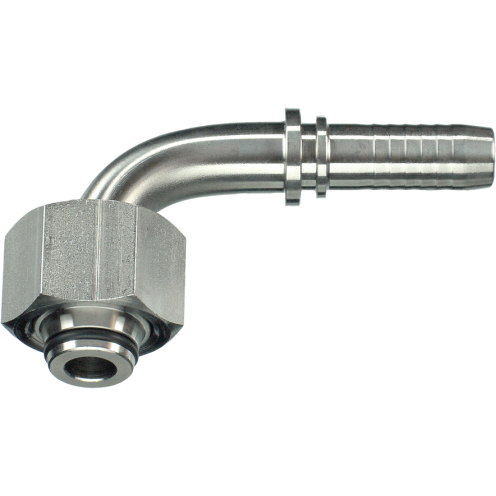

90°-Hydraulikarmatur mit metrischem Gewinde. Abdichtung über 24°-Dichtkegel mit O-Ring.

Anwendungen/Hinweise

Anschluss für Rohrverschraubungen nach DIN 2353/DIN EN ISO 8434-1

Vorteile/Ausführungen

leichte Baureihe mit metrischem Gewinde 24°

Details

Material

Edelstahl A4
O-Ring aus NBR

Artikeltabelle (19 Artikel)

Teile-Nr.	für Schlauch-ID	Nennweite DN	Gewinde G	Rohr-AD	A	B	C	SW	Alternative Werksnummer	Material	Schlauch-ID	Rohr-AD E	Werks-Nr.	Norm
CP794974	10 mm	3/8 Zoll	M 18 x 1,5	12-L	34 mm	38 mm	7 mm	22 mm	DKOL-DN10 12L 90° A4	Edelstahl	10 mm	12-L	DKOL-12-90°-DN 10	DIN 2353, DIN EN ISO 8434-1
CP794980	16 mm	5/8 Zoll	M 26 x 1,5	18-L	56 mm	52 mm	12,5 mm	32 mm	DKOL-DN16 18L 90° A4	Edelstahl	16 mm	18-L	DKOL-18-90°-DN 16	DIN 2353, DIN EN ISO 8434-1
CP794969	6 mm	1/4 Zoll	M 14 x 1,5	8-L	28,5 mm	29,5 mm	4 mm	17 mm	DKOL-DN06 08L 90° A4	Edelstahl	6 mm	8-L	DKOL-08-90°-DN 06	DIN 2353, DIN EN ISO 8434-1
CP794977	12 mm	1/2 Zoll	M 22 x 1,5	15-L	44 mm	43 mm	9,5 mm	27 mm	DKOL-DN12 15L 90° A4	Edelstahl	12 mm	15-L	DKOL-15-90°-DN 12	DIN 2353, DIN EN ISO 8434-1
CP794982			M 30 x 2	22-L	61 mm	58 mm	14,5 mm	36 mm	DKOL-DN19 22L 90° A4		20 mm	22-L	DKOL-22-90°-DN 19	DIN 2353, DIN EN ISO 8434-1
CP938683			M 52 x 2		104 mm	103 mm	31 mm	60 mm	DKOL-DN38 42L 90° A4		38 mm	42-L	DKOL-42-90°-DN 38	DIN 2353, DIN EN ISO 8434-1
CP835426			M 18 x 1,5		34,5 mm	37 mm	5,5 mm	22 mm	DKOL-DN08 12L 90° A4		8 mm	12-L	DKOL-12-90°-DN 08	DIN 2353, DIN EN ISO 8434-1
CP794984			M 36 x 2		82 mm	70 mm	20 mm	41 mm	DKOL-DN25 28L 90° A4		25 mm	28-L	DKOL-28-90°-DN 25	DIN 2353, DIN EN ISO 8434-1
CP794971			M 16 x 1,5		31,5 mm	39 mm	5,5 mm	19 mm	DKOL-DN08 10L 90° A4		8 mm	10-L	DKOL-10-90°-DN 08	DIN 2353, DIN EN ISO 8434-1
CP746184			M 45 x 2		87 mm	85 mm	25 mm	50 mm	DKOL-DN31 35L 90° A4		31 mm	35-L	DKOL-35-90°-DN 31	DIN 2353, DIN EN ISO 8434-1
CPF38522			M 26 x 1,5		46,5 mm	51 mm	9,5 mm	32 mm	DKOL-DN12 18L 90° A4		12 mm	18-L	DKOL-18-90°-DN 12	DIN 2353, DIN EN ISO 8434-1
CP105179			M 16 x 1,5		35 mm	37,5 mm	7 mm	19 mm	DKOL-DN10 10L 90° A4		10 mm	10-L	DKOL-10-90°-DN 10	DIN 2353, DIN EN ISO 8434-1
CPK93111			M 26 x 1,5		59 mm	70 mm	13 mm	32 mm	DKOL-DN19 18L 90° A4		20 mm	18-L	DKOL-18-90°-DN 19	DIN 2353, DIN EN ISO 8434-1
CP523346			M 12 x 1,5		28 mm	28,5 mm	4 mm	14 mm	DKOL-DN06 06L 90° A4		6 mm	6-L	DKOL-06-90°-DN 06	DIN 2353, DIN EN ISO 8434-1
CPG23114			M 12 x 1,5		28 mm	37 mm	3 mm	14 mm	DKOL-DN05 06L 90° A4		5 mm	6-L	DKOL-06-90°-DN 05	DIN 2353, DIN EN ISO 8434-1
CPL66658			M 30 x 2		57 mm	63,5 mm	12 mm	36 mm	DKOL-DN16 22L 90° A4		16 mm	22-L	DKOL-22-90°-DN 16	DIN 2353, DIN EN ISO 8434-1
CP396244			M 22 x 1,5		42,5 mm	41,5 mm	7 mm	27 mm	DKOL-DN10 15L 90° A4		10 mm	15-L	DKOL-15-90°-DN 10	DIN 2353, DIN EN ISO 8434-1
CPG66786			M 18 x 1,5		45 mm	53 mm	8,5 mm	22 mm	DKOL-DN12 12L 90° A4		12 mm	12-L	DKOL-12-90°-DN 12	DIN 2353, DIN EN ISO 8434-1
CPB21252			M 16 x 1,5		28,5 mm	29,5 mm	4 mm	19 mm	DKOL-DN06 10L 90° A4		6 mm	10-L	DKOL-10-90°-DN 06	DIN 2353, DIN EN ISO 8434-1

Art.-Nr.:

CP794974

PH Hydrauliknippel DKOL 90°, Edelstahl

für Schlauch-ID 10 mm, Nennweite DN 3/8 Zoll, Gewinde G M 18 x 1,5

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794980

PH Hydrauliknippel DKOL 90°, Edelstahl

für Schlauch-ID 16 mm, Nennweite DN 5/8 Zoll, Gewinde G M 26 x 1,5

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794969

PH Hydrauliknippel DKOL 90°, Edelstahl

für Schlauch-ID 6 mm, Nennweite DN 1/4 Zoll, Gewinde G M 14 x 1,5

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794977

PH Hydrauliknippel DKOL 90°, Edelstahl

für Schlauch-ID 12 mm, Nennweite DN 1/2 Zoll, Gewinde G M 22 x 1,5

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794982

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 20 mm, Gewinde G M 30 x 2, Rohr-AD 22-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP938683

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 38 mm, Gewinde G M 52 x 2, Rohr-AD E 42-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP835426

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 8 mm, Gewinde G M 18 x 1,5, Rohr-AD E 12-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794984

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 25 mm, Gewinde G M 36 x 2, Rohr-AD E 28-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP794971

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 8 mm, Gewinde G M 16 x 1,5, Rohr-AD E 10-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP746184

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 31 mm, Gewinde G M 45 x 2, Rohr-AD E 35-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPF38522

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 12 mm, Gewinde G M 26 x 1,5, Rohr-AD E 18-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP105179

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 10 mm, Gewinde G M 16 x 1,5, Rohr-AD E 10-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPK93111

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 20 mm, Gewinde G M 26 x 1,5, Rohr-AD E 18-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP523346

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 6 mm, Gewinde G M 12 x 1,5, Rohr-AD E 6-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPG23114

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 5 mm, Gewinde G M 12 x 1,5, Rohr-AD E 6-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL66658

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 16 mm, Gewinde G M 30 x 2, Rohr-AD E 22-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CP396244

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 10 mm, Gewinde G M 22 x 1,5, Rohr-AD E 15-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPG66786

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 12 mm, Gewinde G M 18 x 1,5, Rohr-AD E 12-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPB21252

PH Hydrauliknippel DKOL 90°, Edelstahl

Schlauch-ID 6 mm, Gewinde G M 16 x 1,5, Rohr-AD E 10-L

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -
