Hydraulikarmatur MegaCrimp® DIN 24° FDHORX90

Hydraulikarmatur MegaCrimp® DIN 24° FDHORX90
Hydraulikarmatur MegaCrimp® DIN 24° FDHORX90
Hydraulikarmatur MegaCrimp® DIN 24° FDHORX90
Hydraulikarmatur MegaCrimp® DIN 24° FDHORX90
Warenkorb-Rabatte
Menge Rabatt Ersparnis
ab € 250,00 3% bis € 15,00
ab € 500,00 7% bis € 70,00
ab € 1.000,00 12% bis € 240,00
ab € 2.000,00 16% min. € 320,00
ab € 5.000,00 auf Anfrage
Gates
Art.-Nr.: Bitte Produkteigenschaften wählen
1
Produkteigenschaften wählen
für Schlauch-ID
Nennweite DN
Gewinde
Rohr-AD
A
B
E
H
Dash-Größe
Alternative Werksnummer
Werks-Nr.
Material
Betriebsdruck PN
Schlauch-ID
Temperatur max.
Rohr-AD E
2
Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )
zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Mindestbestellmenge -
Verkaufseinheit -

Produktbeschreibung

90°-Hydraulikschlaucharmatur nach DIN 20066/ISO 12151-2 mit metrischem Gewinde. Abdichtung über 24°-Dichtkegel mit O-Ring. Anschluss für Rohrverschraubungen nach ISO 8434-1. Schwere Reihe.

Einsatzbereich

  • Industrieanlagen
  • Baumaschinen
  • Landmaschinen

Vorteile/Ausführungen

  • Nicht-Schäl-Ausführung
  • einteilige Armatur
  • schnell und einfach zu verpressen
  • Zahnprofilkonstruktion für sicheren Halt
  • erstklassige TuffCoat™-Beschichtung mit mehr als 4-mal höherer Korrosionsbeständigkeit als in SAE ASTMB117 festgelegt

Details

Material
  • hochwertiger Stahl
  • O-Ring aus NBR

Temperaturbereich
–35 °C bis +100 °C

Artikeltabelle (13 Artikel)

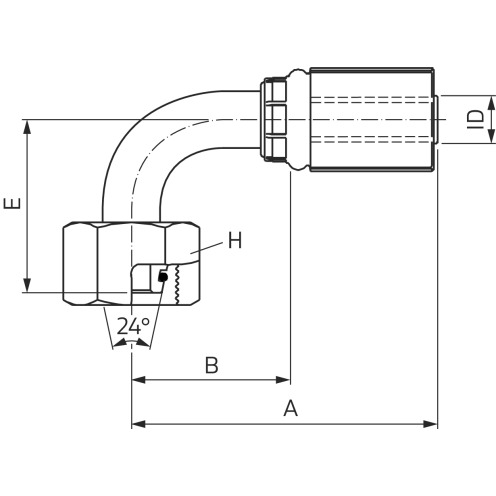

Teile-Nr.
für Schlauch-ID
Nennweite DN
Gewinde
Rohr-AD
A
B
E
H
Dash-Größe
Alternative Werksnummer
Werks-Nr.
Material
Betriebsdruck PN
Schlauch-ID
Temperatur max.
Rohr-AD E
CP335304
6 mm
1/4 Zoll
M 14 x 1,5
6-S
60 mm
34 mm
35 mm
17 mm
-4
4G6FDHORX90
7100-19581-5
Stahl, verzinkt
450 bar
6 mm
100 °C
6-S
CPT73965
12 mm
1/2 Zoll
M 24 x 1,5
16-S
77,8 mm
40,3 mm
44 mm
30 mm
-8
8G16FDHORX90
7100-19651-5
Stahl, verzinkt
415 bar
12 mm
100 °C
16-S
CPT73969
16 mm
5/8 Zoll
M 30 x 2
20-S
84,1 mm
46,8 mm
51 mm
36 mm
-10
10G20FDHORX90
7100-19958-5
Stahl, verzinkt
350 bar
16 mm
100 °C
20-S
CPT74792
6 mm
1/4 Zoll
M 16 x 1,5
8-S
60 mm
34 mm
35 mm
19 mm
-4
4G8FDHORX90
7100-19583-5
Stahl, verzinkt
450 bar
6 mm
100 °C
8-S
CPT74793
8 mm
5/16 Zoll
M 20 x 1,5
12-S
59 mm
31 mm
37 mm
24 mm
-5
5G12FDHORX90
7100-19175-5
Stahl, verzinkt
450 bar
8 mm
100 °C
12-S
CPT74794
20 mm
3/4 Zoll
M 36 x 2
25-S
107,3 mm
56,3 mm
64 mm
46 mm
-12
12G25FDHORX90
7100-19676-5
Stahl, verzinkt
350 bar
20 mm
100 °C
25-S
CPT76724
25 mm
1 Zoll
M 42 x 2
30-S
119,2 mm
74,3 mm
76 mm
50 mm
-16
16G30FDHORX90
7100-19247-5
Stahl, verzinkt
280 bar
25 mm
100 °C
30-S
CPT76913
8 mm
5/16 Zoll
M 18 x 1,5
10-S
58,5 mm
34,4 mm
36,5 mm
22 mm
-5
5G10FDHORX90
7100-19173-5
Stahl, verzinkt
450 bar
8 mm
100 °C
10-S
CPT76914
10 mm
3/8 Zoll
M 18 x 1,5
10-S
60,1 mm
32,2 mm
36,5 mm
22 mm
-6
6G10FDHORX90
7100-19618-5
Stahl, verzinkt
450 bar
10 mm
100 °C
10-S
CPT77328
10 mm
3/8 Zoll
M 20 x 1,5
12-S
60,1 mm
32,2 mm
37 mm
24 mm
-6
6G12FDHORX90
7100-19620-5
Stahl, verzinkt
450 bar
10 mm
100 °C
12-S
CPT77443
10 mm
3/8 Zoll
M 22 x 1,5
14-S
60,3 mm
32,4 mm
40 mm
27 mm
-6
6G14FDHORX90
7100-19622-5
Stahl, verzinkt
415 bar
10 mm
100 °C
14-S
CPT77544
6 mm
1/4 Zoll
M 18 x 1,5
10-S
60 mm
34 mm
36,5 mm
22 mm
-4
4G10FDHORX90
7100-19585-5
Stahl, verzinkt
450 bar
6 mm
100 °C
10-S
CPT88415
20 mm
3/4 Zoll
M 30 x 2
20-S
100,3 mm
49,3 mm
51 mm
36 mm
-12
12G20FDHORX90
7100-19674-5
Stahl, verzinkt
350 bar
20 mm
100 °C
20-S
