Gerade Reduzierung GZR, Edelstahl

Gerade Reduzierung GZR, Edelstahl
Gerade Reduzierung GZR, Edelstahl
Gerade Reduzierung GZR, Edelstahl
Gerade Reduzierung GZR, Edelstahl
Warenkorb-Rabatte
Menge Rabatt Ersparnis
ab € 250,00 3% bis € 15,00
ab € 500,00 7% bis € 70,00
ab € 1.000,00 12% bis € 240,00
ab € 2.000,00 16% min. € 320,00
ab € 5.000,00 auf Anfrage
PH
Art.-Nr.: Bitte Produkteigenschaften wählen
1
Produkteigenschaften wählen
Baureihe
Rohr-Ø d1
Rohr-Ø D2
Betriebsdruck PN
Gewinde G1
Gewinde G2
SW1
SW2
L1
Alternative Werksnummer
Werks-Nr.
Temperatur max.
Norm
Baureihe Rohr-Ø d1
Baureihe Rohr-Ø d2
2
Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )
zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Mindestbestellmenge -
Verkaufseinheit -

Produktbeschreibung

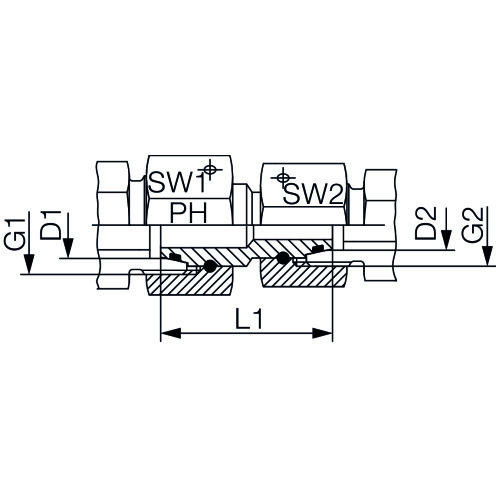

Gerade Reduzierverbindung mit beidseitig drehbarer Mutter in unterschiedlicher Anschlussgröße, abgedichtet über Dichtkegel und O-Ring.

Anwendungen/Hinweise

  • Rohranschluss nach DIN 2353/DIN EN ISO 8434-1
  • temperaturbezogene Druckabschläge siehe Datenblatt

Details

Material
  • Edelstahl A4
  • O-Ring aus FKM (Viton®)

Temperaturbereich
–20 °C bis +200 °C

Artikeltabelle (36 Artikel)

Teile-Nr.
Baureihe
Rohr-Ø d1
Rohr-Ø D2
Betriebsdruck PN
Gewinde G1
Gewinde G2
SW1
SW2
L1
Alternative Werksnummer
Werks-Nr.
Temperatur max.
Norm
Baureihe Rohr-Ø d1
Baureihe Rohr-Ø d2
CPB16771
L (Leicht)
12 mm
10 mm
400 bar
M 18 x 1,5
M 16 x 1,5
22 mm
19 mm
33 mm
GZR12L/10L A4
GVR-DKO-12-L/10-L
200 °C
DIN 2353, DIN EN ISO 8434-1
12-L
10-L
CPF58494
L (Leicht)
12 mm
8 mm
400 bar
M 18 x 1,5
M 14 x 1,5
22 mm
17 mm
34 mm
GZR12L/08L A4
GVR-DKO-12-L/08-L
200 °C
DIN 2353, DIN EN ISO 8434-1
12-L
8-L
CP794924
18 mm
12 mm
400 bar
M 26 x 1,5
M 18 x 1,5
32 mm
22 mm
38 mm
GZR18L/12L A4
GVR-DKO-18-L/12-L
200 °C
DIN 2353, DIN EN ISO 8434-1
18-L
12-L
CP739707
30 mm
25 mm
420 bar
M 42 x 2
M 36 x 2
50 mm
46 mm
52 mm
GZR30S/25S A4
GVR-DKO-30-S/25-S
200 °C
DIN 2353, DIN EN ISO 8434-1
30-S
25-S
CPL36352
35 mm
28 mm
250 bar
M 45 x 2
M 36 x 2
50 mm
41 mm
46,5 mm
GZR35L/28L A4
GVR-DKO-35-L/28-L
200 °C
DIN 2353, DIN EN ISO 8434-1
35-L
28-L
CPK23618
42 mm
22 mm
250 bar
M 52 x 2
M 30 x 2
60 mm
36 mm
47 mm
GZR42L/22L A4
GVR-DKO-42-L/22-L
200 °C
DIN 2353, DIN EN ISO 8434-1
42-L
22-L
CP794897
15 mm
12 mm
400 bar
M 22 x 1,5
M 18 x 1,5
27 mm
22 mm
35 mm
GZR15L/12L A4
GVR-DKO-15-L/12-L
200 °C
DIN 2353, DIN EN ISO 8434-1
15-L
12-L
CP739509
18 mm
15 mm
400 bar
M 26 x 1,5
M 22 x 1,5
32 mm
27 mm
43 mm
GZR18L/15L A4
GVR-DKO-18-L/15-L
200 °C
DIN 2353, DIN EN ISO 8434-1
18-L
15-L
CPC82866
38 mm
30 mm
420 bar
M 52 x 2
M 42 x 2
60 mm
50 mm
52 mm
GZR38S/30S A4
GVR-DKO-38-S/30-S
200 °C
DIN 2353, DIN EN ISO 8434-1
38-S
30-S
CP739726
28 mm
18 mm
250 bar
M 36 x 2
M 26 x 1,5
41 mm
32 mm
46 mm
GZR28L/18L A4
GVR-DKO-28-L/18-L
200 °C
DIN 2353, DIN EN ISO 8434-1
28-L
18-L
CPM47278
22 mm
15 mm
250 bar
M 30 x 2
M 22 x 1,5
36 mm
27 mm
43,5 mm
GZR22L/15L A4
GVR-DKO-22-L/15-L
200 °C
DIN 2353, DIN EN ISO 8434-1
22-L
15-L
CP949519
8 mm
6 mm
500 bar
M 14 x 1,5
M 12 x 1,5
17 mm
14 mm
31 mm
GZR08L/06L A4
GVR-DKO-08-L/06-L
200 °C
DIN 2353, DIN EN ISO 8434-1
8-L
6-L
CP942833
30 mm
20 mm
420 bar
M 42 x 2
M 30 x 2
50 mm
36 mm
52 mm
GZR30S/20S A4
GVR-DKO-30-S/20-S
200 °C
DIN 2353, DIN EN ISO 8434-1
30-S
20-S
CP815678
22 mm
18 mm
250 bar
M 30 x 2
M 30 x 2
36 mm
32 mm
43 mm
GZR22L/18L A4
GVR-DKO-22-L/18-L
200 °C
DIN 2353, DIN EN ISO 8434-1
22-L
18-L
CP795044
22 mm
12 mm
250 bar
M 30 x 2
M 18 x 1,5
36 mm
22 mm
42 mm
GZR22L/12L A4
GVR-DKO-22-L/12-L
200 °C
DIN 2353, DIN EN ISO 8434-1
22-L
12-L
CP785848
22 mm
20 mm
250 bar
M 30 x 2
M 30 x 2
36 mm
36 mm
53 mm
GZR22L/20S A4
GVR-DKO-22-L/20-S
200 °C
DIN 2353, DIN EN ISO 8434-1
22-L
20-S
CP785779
16 mm
12 mm
630 bar
M 24 x 1,5
M 20 x 1,5
30 mm
24 mm
38 mm
GZR16S/12S A4
GVR-DKO-16-S/12-S
200 °C
DIN 2353, DIN EN ISO 8434-1
16-S
12-S
CP739834
18 mm
16 mm
400 bar
M 26 x 1,5
M 24 x 1,5
32 mm
30 mm
40 mm
GZR18L/16S A4
GVR-DKO-18-L/16-S
200 °C
DIN 2353, DIN EN ISO 8434-1
18-L
16-S
CP739708
38 mm
25 mm
420 bar
M 52 x 2
M 36 x 2
60 mm
46 mm
53 mm
GZR38S/25S A4
GVR-DKO-38-S/25-S
200 °C
DIN 2353, DIN EN ISO 8434-1
38-S
25-S
CP739650
25 mm
16 mm
420 bar
M 36 x 2
M 24 x 1,5
46 mm
30 mm
46 mm
GZR25S/16S A4
GVR-DKO-25-S/16-S
200 °C
DIN 2353, DIN EN ISO 8434-1
25-S
16-S
CP739641
30 mm
25 mm
420 bar
M 42 x 2
M 36 x 2
50 mm
46 mm
52 mm
GZR30S/25S A4
GVR-DKO-30-S/25-S
200 °C
DIN 2353, DIN EN ISO 8434-1
30-S
25-S
CP739600
42 mm
35 mm
250 bar
M 52 x 2
M 45 x 2
60 mm
50 mm
52 mm
GZR42L/35L A4
GVR-DKO-42-L/35-L
200 °C
DIN 2353, DIN EN ISO 8434-1
42-L
35-L
CP739599
15 mm
10 mm
400 bar
M 22 x 1,5
M 16 x 1,5
27 mm
19 mm
38 mm
GZR15L/10L A4
GVR-DKO-15-L/10-L
200 °C
DIN 2353, DIN EN ISO 8434-1
15-L
10-L
CP739598
12 mm
12 mm
400 bar
M 20 x 1,5
M 18 x 1,5
24 mm
22 mm
37 mm
GZR12L/12S A4
GVR-DKO-12-L/12-S
200 °C
DIN 2353, DIN EN ISO 8434-1
12-L
12-S
CP739508
18 mm
10 mm
400 bar
M 26 x 1,5
M 16 x 1,5
32 mm
19 mm
36,3 mm
GZR18L/10L A4
GVR-DKO-18-L/10-L
200 °C
DIN 2353, DIN EN ISO 8434-1
18-L
10-L
CP739507
18 mm
10 mm
400 bar
M 26 x 1,5
M 16 x 1,5
32 mm
19 mm
36,3 mm
GZR18L/10L A4
GVR-DKO-18-L/10-L
200 °C
DIN 2353, DIN EN ISO 8434-1
18-L
10-L
CP739506
10 mm
10 mm
500 bar
M 18 x 1,5
M 16 x 1,5
22 mm
19 mm
35,3 mm
GZR10L/10S A4
GVR-DKO-10-L/10-S
200 °C
DIN 2353, DIN EN ISO 8434-1
10-L
10-S
CP739505
8 mm
8 mm
500 bar
M 16 x 1,5
M 14 x 1,5
19 mm
17 mm
35 mm
GZR08L/08S A4
GVR-DKO-08-L/08-S
200 °C
DIN 2353, DIN EN ISO 8434-1
8-L
8-S
CPL93489
12 mm
8 mm
630 bar
M 20 x 1,5
M 16 x 1,5
24 mm
19 mm
37,5 mm
GZR12S/08S A4
GVR-DKO-12-S/08-S
200 °C
DIN 2353, DIN EN ISO 8434-1
12-S
8-S
CPH93749
22 mm
20 mm
250 bar
M 30 x 2
M 30 x 2
36 mm
36 mm
53 mm
GZR22L/20S A4
GVR-DKO-22-L/20-S
200 °C
DIN 2353, DIN EN ISO 8434-1
22-L
20-S
CPH20512
12 mm
10 mm
400 bar
M 18 x 1,5
M 18 x 1,5
22 mm
22 mm
32,5 mm
GZR12L/10S A4
GVR-DKO-12-L/10-S
200 °C
DIN 2353, DIN EN ISO 8434-1
12-S
10-S
CPH20179
12 mm
6 mm
400 bar
M 18 x 1,5
M 12 x 1,5
22 mm
14 mm
34 mm
GZR12L/06L A4
GVR-DKO-12-L/06-L
200 °C
DIN 2353, DIN EN ISO 8434-1
12-L
6-L
CPC37033
10 mm
8 mm
800 bar
M 18 x 1,5
M 16 x 1,5
22 mm
19 mm
37 mm
GZR10S/08S A4
GVR-DKO-10-S/08-S
200 °C
DIN 2353, DIN EN ISO 8434-1
10-S
8-S
CPB16773
12 mm
10 mm
400 bar
M 18 x 1,5
M 18 x 1,5
22 mm
22 mm
32,5 mm
GZR12L/10S A4
GVR-DKO-12-L/10-S
200 °C
DIN 2353, DIN EN ISO 8434-1
12-L
10-S
CPA82978
20 mm
16 mm
420 bar
M 30 x 2
M 24 x 1,5
36 mm
30 mm
43 mm
GZR20S/16S A4
GVR-DKO-20-S/16-S
200 °C
DIN 2353, DIN EN ISO 8434-1
20-S
16-S
CPA82977
20 mm
12 mm
420 bar
M 30 x 2
M 20 x 1,5
36 mm
24 mm
43 mm
GZR20S/12S A4
GVR-DKO-20-S/12-S
200 °C
DIN 2353, DIN EN ISO 8434-1
20-S
12-S
