Name: Gerade Flanschverschraubung GFS, OMD, 6.000 psi, VOSS
Brand: Voss
Price: 42.23 EUR
Availability: InStock

Gerade Flanschverschraubung GFS, OMD, 6.000 psi, VOSS

Voss

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

Baureihe Rohr-Ø d1

Flanschgröße

Berstdruck

Alternative Werksnummer

SW1

Schraube

Werks-Nr.

Material

Stahl, verzinkt

O-Ring

NBR

Temperatur max.

100 °C

Norm

ISO 8434-1, DIN 2353

Menge wählen

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	mindestens € 320,00
ab € 5.000,00	auf Anfrage	-

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab € 42,23 inkl. MwSt. für Stück ( € 42,23 / Stück ) per Stück

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Neuer Preis:

Stück

Deine gewählte Anzahl liegt zwischen 2 Basiseinheiten ()

Minimale Mengenanforderungen für das Produkt sind nicht erfüllt

Maximale Mengenanforderungen für das Produkt sind nicht erfüllt

Was würdest Du gerne hinzufügen?:

Bitte Produkteigenschaften wählen

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

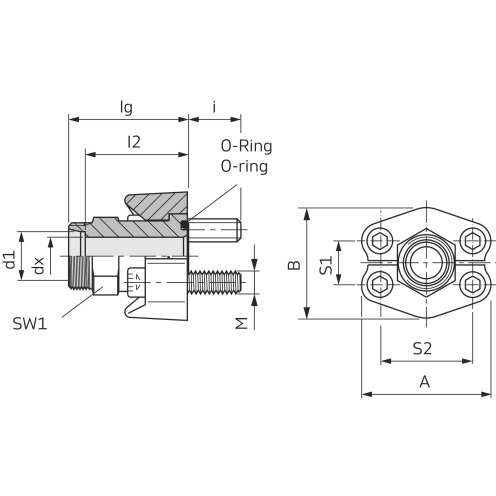

Gerade Flanschverschraubung (ohne Mutter und Schneidring) zum Verbinden von Rohrenden mit 24°-Anschluss an Flanschanschluss mit SAE-Lochbild. Abgedichtet über O-Ring.

Anwendungen/Hinweise

Rohranschluss nach DIN 2353/ISO 8434-1
24°-Verschraubung nach ISO 8434-1
Lochbild nach SAE J 518 C/ISO 6162
Zylinderschrauben nach DIN 912-8.8

Vorteile/Ausführungen

perfekter Korrosionsschutz durch VOSScoat-Beschichtung

Details

DIN

2353

ISO

8434-1

Material

Stahl DIN 3859-1
Oberflächenschutz Zink-Nickel
O-Ring aus NBR

Temperaturbereich

–35 °C bis +100 °C

Artikeltabelle (6 Artikel)

Teile-Nr.	Baureihe Rohr-Ø d1	Flanschgröße	Berstdruck	Alternative Werksnummer	dx	SW1	lg	l2	S1	S2	A	B	i	Schraube	Werks-Nr.	Material	O-Ring	Temperatur max.	Norm
CP742524	30-S	1 1/4 Zoll	400 bar	GFS63/30S 1 1/4" OMD	25 mm	41 mm	79 mm	65,5 mm	31,8 mm	66,7 mm	95 mm	78 mm	23 mm	4 x M 14 x 50	0305302081	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742517	20-S	3/4 Zoll	400 bar	GFS63/20S 3/4" OMD	16 mm	30 mm	61 mm	50,5 mm	23,8 mm	50,8 mm	71 mm	60 mm	16 mm	4 x M 10 x 35	0305252081	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742520	25-S	1 Zoll	400 bar	GFS63/25S 1" OMD	20 mm	36 mm	72 mm	60 mm	27,8 mm	57,2 mm	81 mm	70 mm	21 mm	4 x M 12 x 45	0305272081	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742522	30-S	1 Zoll	400 bar	GFS63/30S 1" OMD	24 mm	36 mm	74 mm	60,5 mm	27,8 mm	57,2 mm	81 mm	70 mm	21 mm	4 x M 12 x 45	0305282081	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742811	38-S	1 1/2 Zoll	315 bar	GFS63/38S 1 1/2" OMD	30 mm	46 mm	89 mm	73 mm	36,5 mm	79,4 mm	113 mm	95 mm	25 mm	4 x M 16 x 55	0305342081	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
CP742526	38-S	1 1/4 Zoll	315 bar	GFS63/38S 1 1/4" OMD	30 mm	46 mm	83 mm	67 mm	31,8 mm	66,7 mm	95 mm	78 mm	23 mm	4 x M 14 x 50	0305322081	Stahl, verzinkt	NBR	100 °C	ISO 8434-1, DIN 2353
