Gerade Einschraubverschraubung GE-R-ED, OMD, Edelstahl

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

Baureihe

Rohr-Ø d1

Gewinde G

Betriebsdruck PN

SW1

SW3

Alternative Werksnummer

Werks-Nr.

Material

Temperatur max.

Norm

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

24°-Rohrverschraubung (ohne Mutter und Schneidring) für die gerade Verbindung von einem metrischen Rohr zu einer Einschraubbohrung mit Innengewinde. Mit zusätzlicher weichdichtender Profildichtung.

Anwendungen/Hinweise

Rohranschluss nach DIN 2353/DIN EN ISO 8434-1
Einschraubstutzen nach ISO 1179-2
temperaturbezogene Druckabschläge siehe Datenblatt

Vorteile/Ausführungen

Einschraubgewinde Whitworth-Rohrgewinde, zylindrisch
Profildichtung

Details

ISO

8434-1

Material

Edelstahl A4
Profildichtung aus FKM (Viton®)

Temperaturbereich

–20 °C bis +200 °C

Artikeltabelle (14 Artikel)

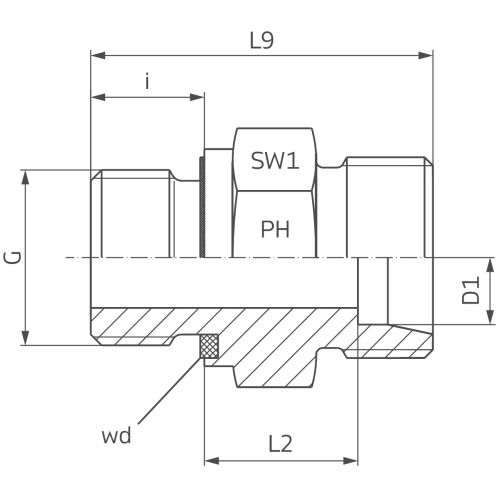

Teile-Nr.	Baureihe	Rohr-Ø d1	Gewinde G	Betriebsdruck PN	SW1	SW3	L1	l2	i	Alternative Werksnummer	Werks-Nr.	Material	Temperatur max.	Norm
CP739439	L (Leicht)	10 mm	1/4"	500 bar	19 mm	19 mm	26 mm	11 mm	12 mm	GE10LR G1/4"-ED OMD A4	GE-LR-10-G 1/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739434	L (Leicht)	12 mm	1/2"	400 bar	27 mm	22 mm	31 mm	13 mm	14 mm	GE12LR G1/2"-ED OMD A4	GE-LR-12-G 1/2"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739440	L (Leicht)	22 mm	3/4"	250 bar	32 mm	36 mm	33 mm	16,5 mm	16 mm	GE22LR G3/4"-ED OMD A4	GE-LR-22-G 3/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP794880	L (Leicht)	12 mm	3/8"	400 bar	22 mm	22 mm	27 mm	12,5 mm	12 mm	GE12LR G3/8"-ED OMD A4	GE-LR-12-G 3/8"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP794882	L (Leicht)	18 mm	1/2"	400 bar	27 mm	32 mm	31 mm	14,5 mm	14 mm	GE18LR G1/2"-ED OMD A4	GE-LR-18-G 1/2"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739207	L (Leicht)	15 mm	3/4"	250 bar	32 mm	27 mm	32,5 mm	15 mm	16 mm	GE15LR G3/4"-ED OMD A4	GE-LR-15-G 3/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739211	L (Leicht)	18 mm	3/4"	315 bar	32 mm	32 mm	34 mm	14,5 mm	16 mm	GE18LR G3/4"-ED OMD A4	GE-LR-18-G 3/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739214	L (Leicht)	22 mm	1"	250 bar	41 mm	36 mm	38 mm	17,5 mm	18 mm	GE22LR G1"-ED OMD A4	GE-LR-22-G 1"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739433	L (Leicht)	12 mm	1/4"	400 bar	19 mm	22 mm	30 mm	12 mm	12 mm	GE12LR G1/4"-ED OMD A4	GE-LR-12-G 1/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739438	L (Leicht)	8 mm	1/4"	500 bar	19 mm	17 mm	25 mm	10 mm	12 mm	GE08LR G1/4"-ED OMD A4	GE-LR-08-G 1/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739442	S (Schwer)	8 mm	1/4"	800 bar	19 mm	19 mm	30 mm	15 mm	12 mm	GE08SR G1/4"-ED OMD A4	GE-SR-08-G 1/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739444	S (Schwer)	12 mm	3/8"	630 bar	22 mm	24 mm	33 mm	17 mm	12 mm	GE12SR G3/8"-ED OMD A4	GE-SR-12-G 3/8"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP794881	L (Leicht)	15 mm	1/2"	400 bar	27 mm	27 mm	29 mm	14 mm	14 mm	GE15LR G1/2"-ED OMD A4	GE-LR-15-G 1/2"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
CP739198	L (Leicht)	6 mm	1/4"	500 bar	19 mm	14 mm	27 mm	9 mm	12 mm	GE06LR G1/4"-ED OMD A4	GE-LR-06-G 1/4"-wd-OMD	Edelstahl	200 °C	DIN 2353, DIN EN ISO 8434-1
