Gerade Einschraubverschraubung GE-NPT, OMD, Edelstahl

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

Baureihe

Rohr-Ø d1

Gewinde G

Betriebsdruck PN

SW1

SW3

Alternative Werksnummer

Werks-Nr.

Material

Temperatur max.

Norm

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

24°-Rohrverschraubung (ohne Mutter und Schneidring) für die gerade Verbindung von einem metrischen Rohr zu einer Einschraubbohrung mit Innengewinde.

Anwendungen/Hinweise

Rohranschluss nach DIN 2353/DIN EN ISO 8434-1
Einschraubstutzen nach ANSI/ASME B 1.20.1-1983
temperaturbezogene Druckabschläge siehe Datenblatt

Vorteile/Ausführungen

NPT-Einschraubgewinde

Details

ISO

8434-1

Material

Edelstahl A4

Temperaturbereich

–60 °C bis +400 °C

Artikeltabelle (16 Artikel)

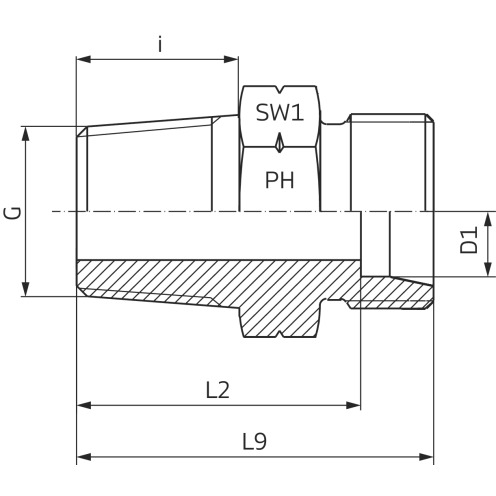

Teile-Nr.	Baureihe	Rohr-Ø d1	Gewinde G	Betriebsdruck PN	SW1	SW3	L1	l2	i	Alternative Werksnummer	Werks-Nr.	Material	Temperatur max.	Norm
CPB03132	L (Leicht)	12 mm	1/2"	315 bar	22 mm	22 mm	45 mm	30 mm	20 mm	GE12L 1/2" NPT OMD A4	GE-L-12-1/2"-NPT-OMD	Edelstahl	400 °C	DIN 2353, DIN EN ISO 8434-1
CPB03133	L (Leicht)	12 mm	1/4"	315 bar	19 mm	22 mm	40 mm	25 mm	15 mm	GE12L 1/4" NPT OMD A4	GE-L-12-1/4"-NPT-OMD	Edelstahl	400 °C	DIN 2353, DIN EN ISO 8434-1
CPB20093	S (Schwer)	10 mm	1/2"	630 bar	22 mm	22 mm	51 mm	34,5 mm	20 mm	GE10S 1/2" NPT OMD A4	GE-S-10-1/2"-NPT-OMD	Edelstahl	400 °C	DIN 2353, DIN EN ISO 8434-1
CPB20094	S (Schwer)	10 mm	1/4"	630 bar	19 mm	22 mm	44 mm	27,5 mm	15 mm	GE10S 1/4" NPT OMD A4	GE-S-10-1/4"-NPT-OMD	Edelstahl	400 °C	DIN 2353, DIN EN ISO 8434-1
CP739797	S (Schwer)	16 mm	3/4"	400 bar	30 mm	30 mm	56 mm	37,5 mm	20 mm	GE16S 3/4" NPT OMD A4	GE-S-16-3/4"-NPT-OMD	Edelstahl	400 °C	DIN 2353, DIN EN ISO 8434-1
CP739871	L (Leicht)	18 mm	1/2"	315 bar	27 mm	32 mm	48 mm	31,5 mm	20 mm	GE18L 1/2" NPT OMD A4	GE-L-18-1/2"-NPT-OMD	Edelstahl	400 °C	DIN 2353, DIN EN ISO 8434-1
CP739870	L (Leicht)	10 mm	1/4"	315 bar	17 mm			24 mm	15 mm	GE10L 1/4" NPT OMD A4	GE-L-10-1/4"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CP739765	L (Leicht)	10 mm	3/8"	315 bar	19 mm			25 mm	15,3 mm	GE10L 3/8" NPT OMD A4	GE-L-10-3/8"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CP739698	S (Schwer)	6 mm	1/4"	630 bar	17 mm			28 mm	15 mm	GE06S 1/4" NPT OMD A4	GE-S-06-1/4"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CP739663	L (Leicht)	42 mm	1 1/2"	160 bar	55 mm			42 mm	26 mm	GE42L1 1/2" NPT OMD A4	GE-L-42-1 1/2"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CP739590	S (Schwer)	8 mm	1/4"	630 bar	17 mm			28 mm	15 mm	GE08S 1/4" NPT OMD A4	GE-S-08-1/4"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CP739271	L (Leicht)	35 mm	1 1/4"	160 bar	46 mm			40,5 mm	25,5 mm	GE35L1 1/4" NPT OMD A4	GE-L-35-1 1/4"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CP739270	L (Leicht)	22 mm	3/4"	160 bar	32 mm			33,5 mm	20 mm	GE22L 3/4" NPT OMD A4	GE-L-22-3/4"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CPK05151	L (Leicht)	22 mm	1/2"	160 bar	32 mm			33,5 mm	20 mm	GE22L 1/2" NPT OMD A4	GE-L-22-1/2"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CPC83208	S (Schwer)	10 mm	3/8"	630 bar	19 mm			27,5 mm	15,3 mm	GE10S 3/8" NPT OMD A4	GE-S-10-3/8"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
CPM65811	L (Leicht)	10 mm	1/2"	315 bar	22 mm			30 mm	20 mm	GE10L 1/2" NPT OMD A4	GE-L-10-1/2"-NPT-OMD		400 °C	DIN 2353, DIN EN ISO 8434-1
