Name: Flat-Face-Kupplung, Muffe, AG, metrisch
Brand: Stauff
Price: 29.24 EUR
Availability: InStock

Menge	Rabatt	Ersparnis
ab € 250,00	3%	bis € 15,00
ab € 500,00	7%	bis € 70,00
ab € 1.000,00	12%	bis € 240,00
ab € 2.000,00	16%	min. € 320,00
ab € 5.000,00	auf Anfrage

Stauff

Art.-Nr.: Bitte Produkteigenschaften wählen

Produkteigenschaften wählen

Baugröße

Gewinde A

Alternative Werksnummer

Nennweite DN

Anschluss A

Ø d

Werks-Nr.

ISO-DN

Material

Temperatur max.

Norm

Menge wählen

Schränke zuerst alle Eigenschaften ein,
um den Artikel in den Warenkorb zu legen.

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Produktbeschreibung

Flachdichtende Steckkupplung nach ISO 16028 mit metrischem Außengewinde und 24°-Konus nach DIN 3861.

Einsatzbereich

Baumaschinen
Landmaschinen
Stationärhydraulik

Anwendungen/Hinweise

angegebener Betriebsdruck bezieht sich nur auf die Kupplung und ist abhängig von den gewählten Anschlussarten
zum Kuppeln stecken
zum Entkuppeln Push-Hülse betätigen
Kuppeln unter Druck nicht möglich

Vorteile/Ausführungen

minimaler Flüssigkeitsverlust und Lufteinschluss pro Kupplungsvorgang
einfache Reinigung der glatten Oberfläche
mit einer Hand zu bedienen
optimierter Durchfluss

Details

ISO

16028

Material

Stahl, Zink-Nickel-beschichtet
Dichtung aus NBR und PTFE

Betriebstemperatur

–25 °C bis +100 °C

Artikeltabelle (15 Artikel)

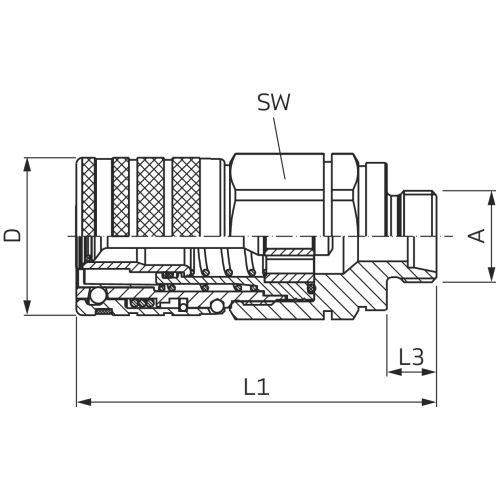

Teile-Nr.	Baugröße	Gewinde A	Alternative Werksnummer	Nennweite DN	Anschluss A	SW	L1	l3	Ø d	Werks-Nr.	ISO-DN	Material	Temperatur max.	Norm
CPF97314	3	M 22 x 1,5	BG3 15-L AG	12.5 mm	15-L	36 mm	87 mm	12 mm	38 mm	QRC-FF-12-F-15L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90696	3	M 24 x 1,5	BG3 16-S AG	12.5 mm	16-S	36 mm	89 mm	14 mm	38 mm	QRC-FF-12-F-16S-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90701	3	M 30 x 2	BG3 22-L AG	12.5 mm	22-L	36 mm	89 mm	14 mm	38 mm	QRC-FF-12-F-22L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90710	4A	M 22 x 1,5	BG4A 15-L AG	16 mm	15-L	41 mm	87 mm	12 mm	42 mm	QRC-FF-16-F-15L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90712	4A	M 26 x 1,5	BG4A 18-L AG	16 mm	18-L	41 mm	87 mm	12 mm	42 mm	QRC-FF-16-F-18L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90716	4A	M 30 x 2	BG4A 20-L AG	16 mm	20-S	41 mm	91 mm	16 mm	42 mm	QRC-FF-16-F-20S-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90718	4A	M 30 x 2	BG4A 22-L AG	16 mm	22-L	41 mm	89 mm	14 mm	42 mm	QRC-FF-16-F-22L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90724	4	M 26 x 1,5	BG4 18-L AG	19 mm	18-L	46 mm	103 mm	12 mm	48 mm	QRC-FF-19-F-18L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90729	4	M 30 x 2	BG4 22-L AG	19 mm	22-L	46 mm	105 mm	14 mm	48 mm	QRC-FF-19-F-22L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90743	1	M 14 x 1,5	BG1 08-L AG	6.3 mm	8-L	27 mm	57 mm	10 mm	28 mm	QRC-FF-06-F-08L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90747	1	M 16 x 1,5	BG1 10-L AG	6.3 mm	10-L	27 mm	59 mm	11 mm	28 mm	QRC-FF-06-F-10L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90754	2	M 18 x 1,5	BG2 12-L AG	10 mm	12-L	30 mm	80 mm	11 mm	32 mm	QRC-FF-10-F-12L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90757	2	M 20 x 1,5	BG2 12-S AG	10 mm	12-S	30 mm	81 mm	12 mm	32 mm	QRC-FF-10-F-12S-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPL90759	2	M 22 x 1,5	BG2 15-L AG	10 mm	15-L	30 mm	81 mm	12 mm	32 mm	QRC-FF-10-F-15L-BT-W3	16028	Stahl, Zink-Nickel beschichtet	100 °C	ISO 16028
CPK01759	3	M 18 x 1,5	BG3 12-L AG	12.5 mm	12-L	36 mm	86 mm	11 mm	38 mm	QRC-FF-12-F-12L-BT-W3			100 °C	ISO 16028

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Art.-Nr.:

CPF97314

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 3, Gewinde A M 22 x 1,5, Alternative Werksnummer BG3 15-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge 5 Stück

Verkaufseinheit 5 Stück

Art.-Nr.:

CPL90696

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 3, Gewinde A M 24 x 1,5, Alternative Werksnummer BG3 16-S AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90701

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 3, Gewinde A M 30 x 2, Alternative Werksnummer BG3 22-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90710

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 4A, Gewinde A M 22 x 1,5, Alternative Werksnummer BG4A 15-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90712

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 4A, Gewinde A M 26 x 1,5, Alternative Werksnummer BG4A 18-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90716

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 4A, Gewinde A M 30 x 2, Alternative Werksnummer BG4A 20-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90718

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 4A, Gewinde A M 30 x 2, Alternative Werksnummer BG4A 22-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90724

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 4, Gewinde A M 26 x 1,5, Alternative Werksnummer BG4 18-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge 20 Stück

Verkaufseinheit 20 Stück

Art.-Nr.:

CPL90729

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 4, Gewinde A M 30 x 2, Alternative Werksnummer BG4 22-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge 20 Stück

Verkaufseinheit 20 Stück

Art.-Nr.:

CPL90743

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 1, Gewinde A M 14 x 1,5, Alternative Werksnummer BG1 08-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90747

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 1, Gewinde A M 16 x 1,5, Alternative Werksnummer BG1 10-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90754

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 2, Gewinde A M 18 x 1,5, Alternative Werksnummer BG2 12-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge 10 Stück

Verkaufseinheit 10 Stück

Art.-Nr.:

CPL90757

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 2, Gewinde A M 20 x 1,5, Alternative Werksnummer BG2 12-S AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPL90759

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 2, Gewinde A M 22 x 1,5, Alternative Werksnummer BG2 15-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -

Art.-Nr.:

CPK01759

Stauff Flat-Face-Kupplung, Muffe, AG, metrisch

Baugröße 3, Gewinde A M 18 x 1,5, Alternative Werksnummer BG3 12-L AG

ab inkl. MwSt. per Stück für 1 Stück à 1 Stück ( / Stück )

zzgl. Versandkosten € 7,90, versandkostenfrei ab € 75,- (exkl. MwSt)

Stück

Mindestbestellmenge -

Verkaufseinheit -
